Manos Articuladas

Realización de un análisis antropomórfico sintético de nuestras manos para después hacer una reproducción de ellas en escala 1:1 con articulaciones siempre procurando que los movientos se parescan lo más posible a los que realizamos naturalmente.

Primero se realizaron las plantilla en papel para después copiarlas en polipropileno, recortarlas y unirlas con popotes que son los que permiten que los dedos puedan articular.

Iso-axis

El Iso Axis es una red geométrica que forma parte de los llamados caleidociclos.

Fue descubierta por Wallace Walker en 1958, cuando trabajaba en un proyecto cuyo objetivo era lograr configuraciones estructurales para el papel.

En una estructura laminar, en este caso polipropileno, se marcan puntos cada 5cm  tanto vertical como horizontalmente en el borde para asi poder trasar líneas diagonales en la superficie; cuando las líneas se intersectan van generando cuadrados perfectos.

Posteriormente se realizan dobleces en las líneas ya trazadas generandose así una textura tanto visual como táctil.

Esta estructura es empleada en diseño industrial y gráfico como recubrimiento, base, soporte, pantalla, display, etc. ya que a partir de ésta se puede generar una estructura volumétrica.

Miura regular y en gradación

El miura es un tipo de doblez que obtiene su nombre por su autor y se considera un derivado del Iso-Axis.

Estos dobleces en conjunto, distribuidos en una estructura laminar (papel) de manera equidistante y en reflejo (en el caso del miura ragular) desarrollan un sistema plegable, porque es capaz de reducir su volumen, y resistente, ya que puede resistir gran cantidad de peso sin destruirse ni deformarse debido a que los dobleces ayudan a que se distribuya de manera uniforme en toda la estructura.

Las aplicaciones que se le dan  son evidentes en el área del diseño, tanto arquitectonico como industrial y gráfico, y el arte: diseño de muebles, cubiertas para hangares, ropa, accesorios, lámparas, etc.

En este caso se trabajó en cartulina Brite Hue trazando en ella líneas rectas paralelas de manera vertical y líneas en zig-zag paralelas de manera horizontal (como se muestra en el diseño de abajo) siendo éstas las marcas que servirán para realizar los dobleces.

                                    ↓ eje x

← eje y



En el caso del miura en gradación (irregular) se modifican las medidas del eje "x" y/o "y" pero manteniendo la condición de reflejo, de forma que su ritmo ya no es regular y por tanto el sistema puede dejar de ser plegable y volverse menos resistente.

En el trabajo se utilizó cartulina Brite Hue y se modificó el eje "x" de manera que al centro los dobleces quedan más grandes que los de las orillas.



Sólido por revolución

El sistema de sólido por revolución se obtiene a través de la rotación de una serie de figuras planas iguales (módulos) giradas sobre un mismo eje axial.

Para la creación de los módulos se basó en la sección áurea para obtener así un diseño armónico y agradable la vista.

En papel batería grueso se cortó el módulo 34 veces quedando así piezas idénticas. Se pintaron usando 3 colores diferentes: rosa,morado y azul (debido a la presencia de curvas en el diseño), teniendo como objetivo lograr una gradación entre ellos. Una vez pintados se colocan de manera equidistante alrededor de un pequeño círculo ranurado que mantenia unidos dichos módulos.



Metamorfosis

Metamorfosis del griego μετα (meta), que indica alteración, y μορφή (morphè), forma. Es un proceso por el cual un objeto, figura o entidad cambia de forma. La metamorfosis puede ser física (concreta, real) o simbólica (abstracta).

Para la realización de éste producto se escogieron 2 figuras fácilmente reconocibles y con una implicación semiótica entre ellas. La metamorfosis se realizó con 30 planos seriados incluyendo las 2 figuras originales que en este caso fueron un extintor y una llama. Las plantillas se obtubieron con ayuda de Illustrator y luego se trasaron, cortaron y pintaron en papel bateria grueso.

En esta ocación se hiso uso tanto de la metamorfosis física (forma) como de la simbólica (color).



Icosaedro Estrellado

Se trata de la figura que surge al tomar un poliedro con 20 caras formadas por triángulos equiláteros (icosaedro) y hacer su estrellado. El material utilizado fue hojas de colores

La figura está conformada por 30 módulos, doblados de una determinada forma llamada "sonobé", y ensamblados entre sí sin el uso de adhesivos.

Los módulos Sonobé se definen como módulos con 2 solapas y 2 bolsillos con la peculiaridad de que se pueden enlazar para construir figuras volumétricas (hay módulos con 2 bolsillos y 2 solapas con los que no se puede hacer esto).

Hay muchas variantes del módulo Sonobe. Una de las más simples y la que se utilizó en esta ocación es la siguiente:

Con módulos más pequeños se crearon diferentes posibilidades de poliedros

Tensegrity

Tensegridad o integridad tensional es una característica de las estructuras con una integridad en base a un equilibrio entre la tensión y los componentes de compresión.

La idea fue adoptada en la arquitectura en la década de 1980 cuando David Geiger diseñado la estructura de los primeros e importantes - Seoul Olympic Gymnastics Arena para la Juegos Olímpicos de 1988.

Basado en los principios de tensión e integridad, resulta este sistema, muy simple en su elaboración. Las ligas fijan y dan soporte a la estrucura (sólido arquimediano llamado icosidodecaedro) que está integrada por triángulos y pentágonos.

Está hecho de palitos de madera de 20 centímetros con ranuras profundas en cada extremo para permitir que entren las ligas.

El sistema es colapsable, pero hay que ser cuidadosos de introducir bien las ligas en las ranuras para evitar que el  sistema se deshaga.

Geodésicas

Una estructura geodésica es una esfera o poliedro generado a partir de un icosaedro o un dodecaedro, aunque puede generarse de cualquiera de los sólidos platónicos.

Las caras de una cúpula geodésica pueden ser triángulos, hexágonos o cualquier otro polígono. Los vértices deben coincidir todos con la superficie de una esfera o un elipsoide (si los vértices no quedan en la superficie, la cúpula ya no es geodésica). El número de veces que las aristas del icosaedro o dodecaedro son subdivididas dando lugar a triángulos más pequeños se llama la frecuencia de la esfera o cúpula geodésica.

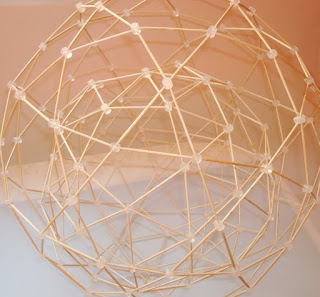

En este caso se realizaron 2 esferas con palillos (estructuras lineales) unidos con pequeños cilindros de silicón (nodos). La primera estructura está conformada por pentágonos y triángulos, y en ella se utilizaron 150 palillos. La segunda estructura, que es la envolvente y por tanto mayor que la primera, está conformada por hexágonos, pentágonos y triángulos y se usaron 275 palillos.



Cubo Mágico

Este es un mega cubo conformado por 8 cubos más pequeños que están unidos de tal forma que permiten una constante articulación y por tanto que exista un ciclo de giros infinito (calidociclo).

Tiene tratamientos tridimensionales en 16 aristas y un diseño bidimensional en cada una de las caras utilizando como base un acromático (negro) y el diseño trabajado en dos colores (rosa y morado) que son analogos en el circulo cromático.

Los cubos están fabricados con cuadros de 10 x 10 cm de papel batería delgado unidos por las orillas con resistol y solo en algunas de ellas están unidos con listón para lograr que articulen.

Figura Humana

Con el mismo principio de las manos se realizó un análisis antropomórfico sintético del cuerpo completo para obtener una replica en escala 1:1 con articulaciones en brazos, codos, piernas, rodillas, tobillos, cadera, torso, cuello, cabeza y manos.

Se realizaron primero plantillas a una menor escala para después pasarlas a escala natural en polipropileno y unir con popotes y algunos palos de madera para dar un mayor soporte en hombros, cabeza y cadera.
